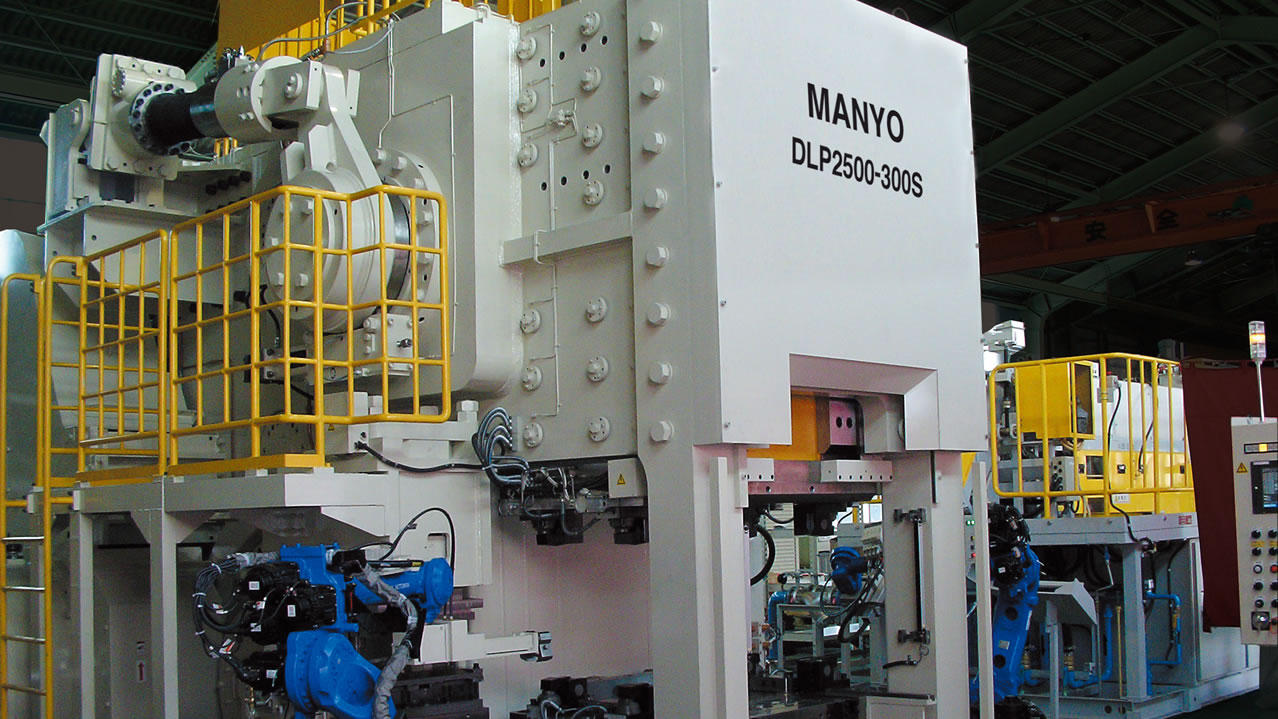

LP/DLP

独自技術レバー機構を駆使し、ダイキス鍛造により、究極の高精度を実現。

レバープレスは、ラム下至点上数10mmの高い位置から公称能力を発生することが可能です。超重量素材の据え込み長尺押し出し品等の、高荷重で長いストロークを必要とする仕事に対しても、非常に適しています。

レバープレスは、クランクプレスが苦手とする「ダイキス鍛造」を安全に行うことができます。また、レバーの弾力性を利用するソフト鍛造により金型衝撃が発生せず、金型の破損やプレス自体の損傷を防ぐこともできます。

弾力性のあるソフト鍛造を行うレバープレスでは、上下金型のクリアランス（噛み合い公差）を詰めることができることで、立てバリや欠肉がなくコーナーが非常にシャープな密閉鍛造を生産することが可能です。

独自の開発によるラムのストロークモーション機構により、加工衝撃の激しい温間鍛造においても、金型を痛めることなく経済的な鍛造が可能となります。

Model		LP600-200S	LP600-300S	LP1000-240S	LP1000-420S	LP1300-270S	LP1600-300S	LP2500-340S	LP3000-340S	LP4000-360S
Pressing capacity	KN	6000	6000	10000	10000	13000	16000	25000	30000	40000
Number of strokes	SPM	60	60	60	40	60	50	45	45	45
Stroke length	mm	200	300	240	420	270	300	340	340	360
Ram adjustment	mm	30	15	15	20	20	20	20	20	20
Shut height	mm	550	630	660	840	840	940	1335	1400	1500
Die height	mm	430	500	500	690	660	750	1085	1150	1220
Ram bottom face size (LR/FB)	mm	800×500	900×500	1000×540	1160×600	1100×620	1400×680	1550×900	1680×1020	1840×1100
Table size (LR/FB)	mm	1240×750	1360×760	1600×840	1620×900	1650×900	2100×960	2050×1000	2250×1020	2400×1100
Bottom knock-out capacity	KN	300	300	500	500	650	800	1000	1200	1300
Driving main motor	kw	55kw-4P	75kw-6P	75kw-6P	90kw-6P	110kw-6P	110kw-6P	200kw-6P	250kw-6P	280kw-6P
Ram adjusting motor	kw	2.2kw-6P	2.2kw-6P	3.7kw-6P	5.5kw-6P	3.7kw-6P	3.7kw-6P	5.5kw-6P	7.5kw-4P	11kw-4P
Oil lubrication motor	kw	0.4kw-4P	0.4kw-4P	1.5kw-4P	1.5kw-4P	1.5kw-4P	1.5kw-4P	1.5kw-4P	1.5kw-4P	1.5kw-4P
		0.1kw-4P	0.1kw-4P	0.1kw-4P	0.1kw-4P	0.1kw-4P	0.1kw-4P	0.1kw-4P	0.2kw-4P	0.2kw-4P
Required air pressure	kw	0.45〜0.55	0.45〜0.55	0.45〜0.55	0.45〜0.55	0.45〜0.55	0.45〜0.55	0.45〜0.55	0.45〜0.55	0.45〜0.55
Weight	TON	48	55	78	110	110	152	250	300	390
Size (height/width/length)	m	4.05×2.3×3.7	4.4×2.75×4.3	4.7×3.1×4.4	5.1×3.1×5.0	4.9×3.5×4.9	5.5×4.0×5.0	6.5×4.2×7.0	6.6×4.4×7.3	7.6×4.6×7.5

※Specifications above may be modified to meet users’ demands.
