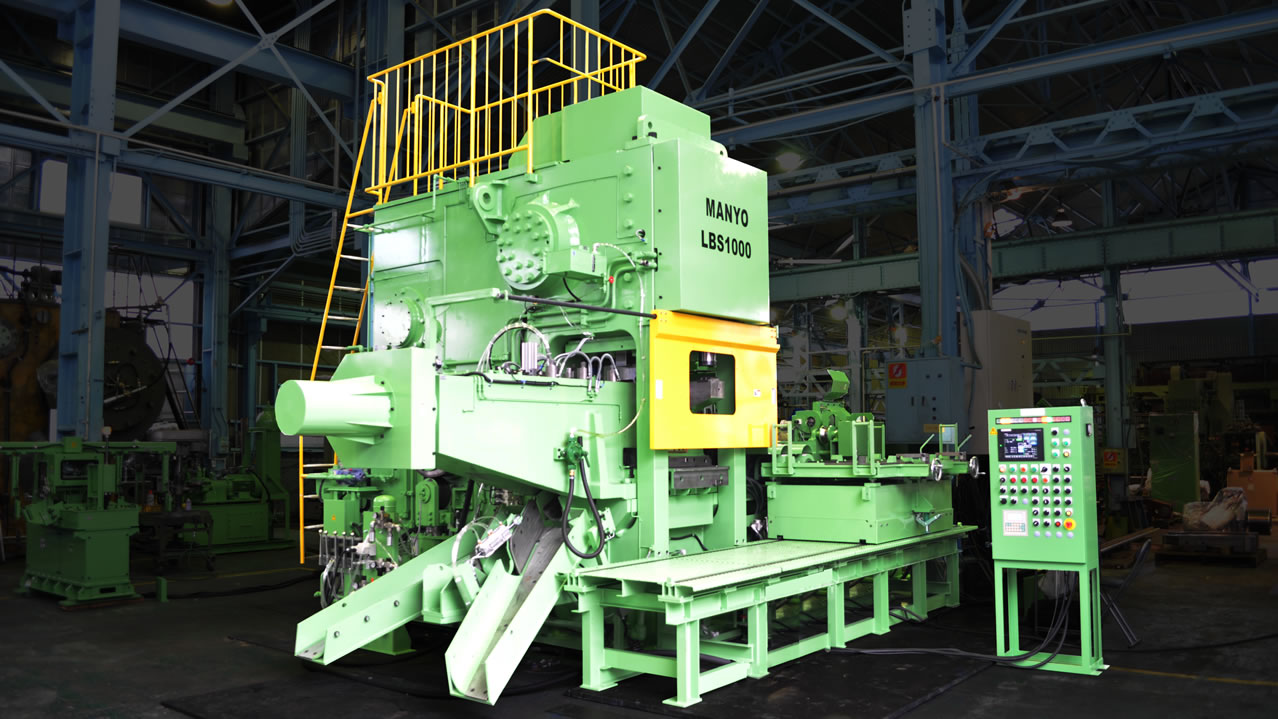

LBS
実績NO.1！信頼性の高い、ベーシックマシン
機体の耐久性、刃物交換の時間短縮、湿式クラッチ＆ブレーキで省エネ化に貢献する切断機。
また、30tから1300tまでの能力を有する豊富なラインナップとオプションによって様々なニーズにお応えすることができます。
特徴
- 優れた切断精度
- 抜群の機体剛性
- 自動端末処理
- 簡単段取り換え
標準装備
-
![LP・DLP Series]()
タッチパネルで簡単操作！
-
![LP・DLP Series]()
段換え時間は5分以内
-
![LP・DLP Series]()
優れた耐久性とメンテナンス性を両立
-
![LP・DLP Series]()
特許を取得した独自の「レバー機構」
オプション装備
ビレット重量コントロールシステム
当社開発の切断重量コントロールシステムを付属することで、例えば、黒皮圧延材のように１本の材料の中で直径公差が大きく変動している材料でも、個々のビレットの重量誤差を下記の表に示す重量精度内に収めることができます。
UPS式拘束装置
直角精度が高く、切断変形の少ない高品質のビレットを生産。
UPS式拘束装置は、一部油圧力を用いますが油圧ポンプは用いておらず、主要部は金型鋼や超硬合金から成るメカシステムであり、非常に耐久性に優れメンテナンスも不要です。 特許方式により、切断の瞬間だけビレットに強力な保持力を与え、瞬時に保持力をゼロにし、スムーズな上刃の下降ストロークを実現。
Video
-
LBS900MN
-
LBS400
-
For steelworks LBS1000 HOTSHEAR
Standard specs
| Model | LBS100N | LBS200N | LBS300N | LBS400N | LBS450N | LBS600N | LBS1000N | LBS1600N | |
|---|---|---|---|---|---|---|---|---|---|
| Pressing force (kN) | TON | 100 | 200 | 300 | 400 | 450 | 600 | 1000 | 1600 |
| Stroke | Strokes/minute SPM | 60 | 60 | 50 | 50 | 45 | 40 | 35 | 30 |
| Length mm | 55 | 75 | 90 | 95 | 105 | 120 | 140 | 180 | |
| Motor | Driving KW | 7.5(4P) | 30(4P) | 37(6P) | 37(6P) | 37(6P) | 55(6P) | 75(6P) | 110(6P) |
| Refueling KW | 0.1(4P) | 0.1(4P) | 0.1(4P) | 0.1(4P) | 0.1(4P) | 0.1(4P) | 0.1(4P) | 0.5(4P) | |
| Feed rate | m/min | 40 | 40 | 40 | 40 | 40 | 30 | 30 | 30 |
| Deceleration motor | 1/20 KW | 1.5(4P) | 2.2(4P) | 2.2(4P) | 2.2(4P) | 2.2(4P) | 3.7(4P) | 3.7(4P) | 5.5(4P) |
| amount of air | Nℓ/Per | 20 | 35 | 45 | 48 | 50 | 155 | 230 | 350 |
| machine | Height, width, length ｍ |
1.89×1.52×1.69 | 2.2×1.83×2.1 | 2.5×2.1×2.6 | 2.9×2.2×2.95 | 2.9×2.3×3.0 | 3.3×2.8×3.5 | 3.6×3.1×4.0 | 4.5×3.65×5.5 |
| Feeder | 1.3×1.67×6.56 | 1.35×2.3×7.5 | 1.35×3.375×7.5 | 1.35×3.375×7.5 | 1.35×3.375×7.5 | 1.35×3.375×7.5 | 1.35×3.38×7.5 | 1.35×3.38×7.5 | |
| Cutting machine | weight kg |
6000 | 10500 | 18500 | 24000 | 31500 | 40000 | 68000 | 93000 |
| Feeder | 1300 | 2200 | 2700 | 3300 | 3500 | 4900 | 5500 | 6500 | |
